直插石英諧振器的參數

      石英晶體諧振器根據其外型結構不同可分為HC-49U、HC-49U/S、HC-49U/S．SMD、UM-1、  UM-5及柱狀3*8，2*6，3*9晶體等。
　　HC-49U適用于具有寬闊空間的電子產品如通信設備、電視機、電話機、電子玩具中。 　
  　 HC-49U/S適用于空間高度受到限制的各類薄型、小型電子設備及產品中。
　　HC-49U/S．SMD為準表面貼裝型產品，適用于各類超薄型、小型電腦及電子設備中。
 　 柱狀石英晶體諧振器適用于空間狹小的穩頻計時電子產品如計時器、電子鐘、計算器等。 　
  　  UM系列產品主要應用于移動通訊產品中，如BP機、移動手機等。

    直插石英諧振器的圖片

      HC-49U

      HC-49U/S

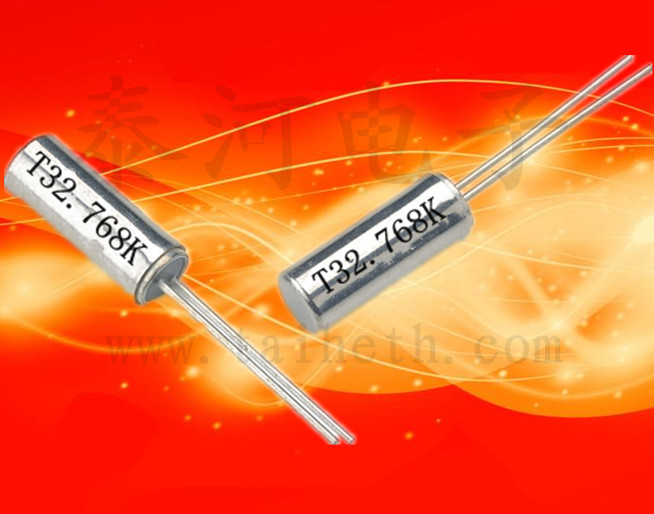

     3*8圓柱

        更多詳細圖片信息歡迎咨詢業務部

       直插石英諧振器的特性

      直插型諧振器是指產生諧振頻率的電子元件，按照外形可以將諧振器分為直插式和貼片式兩種。其中直插型諧振器主要特性參數包括：標稱頻率即在規定的條件下指定的中心頻率；調整頻 差，即在規定條件下，基準溫度時的工作頻率相對標稱頻率的最大偏離值；溫度頻差，即在規定工作溫度范圍內，相對于基準溫度時工作頻率的允許偏離值；基準溫度，對于恒溫型石英晶體諧振器，一般為工作溫度范圍的中心點，對于非恒溫型則為25攝氏度±2攝氏度；負載諧振電阻，指與外部電容相串聯，在負載諧振頻率時 的電阻值；激勵電平，常用標準值有0.1mW，0.5mW、、1mW、2mW和4mW，而且激勵電平可以調整的；負載電容，指與直插型諧振器共同決定負載諧振頻率約有效外界電容。此外還包括老化率與溫度范圍等。  直插型諧振器主要就是起諧振作用，在固有頻率接近至相等時，可以得到最大振幅。直插型諧振器主要用于頻率控制和頻率選擇電路
